2022年11月05日 RaspberryPi Picoでオシロスコープ

RaspberryPi Picoとスマホでオシロスコープが使えるらしく、

前から気になっていたのですが、時間があったので試してみました。

基本的には、Scoppy Oscilloscope のサイトの説明通り進めるだけです（英語ですが）。

スマホにアプリをインストールして、

RaspberryPi Picoにファームウェアをインストールして、

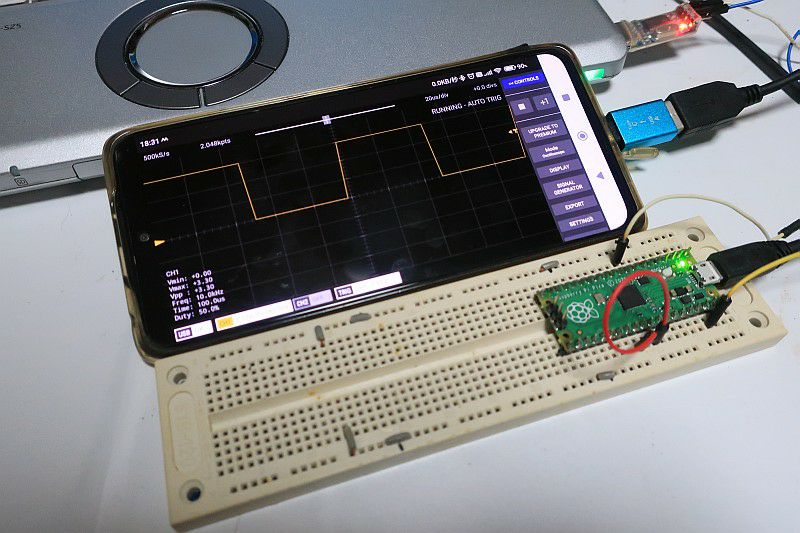

ピンリストを見ながらブレッドボードで適当に結線するだけです。

とりあえず動かしてみました。

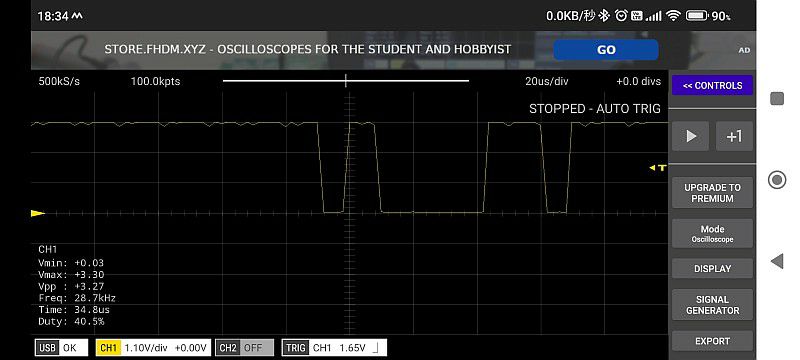

UART(115.2Kbps)ぐらいであれば対応できているようです。

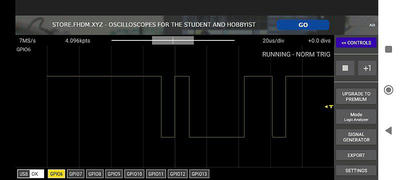

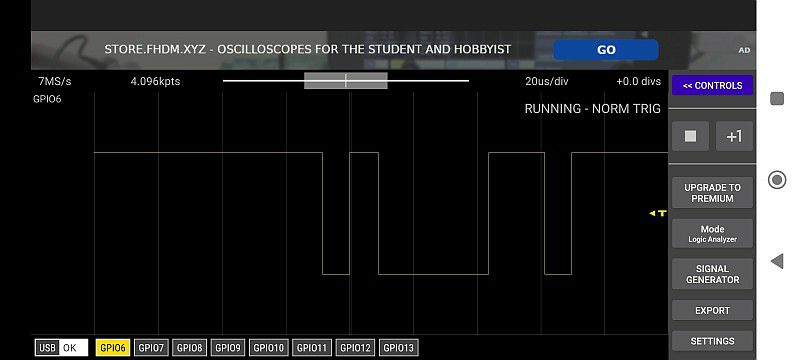

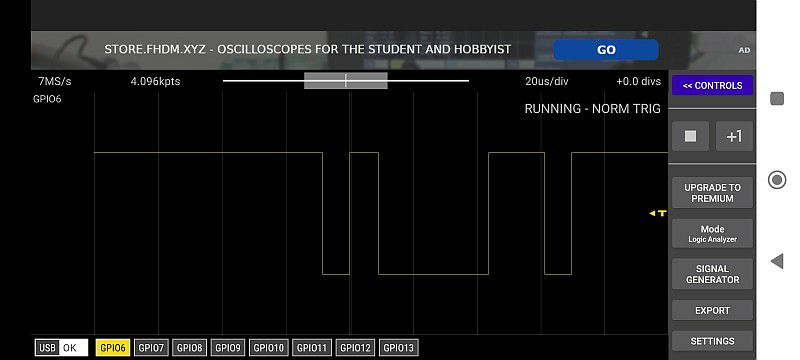

同じ115.2Kbpsでも、ロジアナモードだと結構綺麗に出ています。
ただ、波形を表示できるだけで、値をデコードする機能とかはなさそうです。


オシロは最大2ch、ロジアナは最大8ch対応しているようですが、

無料版だとどちらも1chしか使えないらしく、それ以上は\280の課金が必要なようです。

スペックと使い勝手を考えると、これを本格的に使う気にはなれなかったのと、

どちらかといえばAmazonで3千円ぐらいで売ってる簡易的なオシロの方が興味があるというか。

そもそも、USB接続のオシロもロジアナも持っているのですが、数年間使ってない気がするし。。。
