トラ技 4bitCPUをRTLでお試し

GW中ずっと暇だったので、
トラ技5月号の4bitCPUをRTLで実装してみようか、とふと思ってみました。
と思ったら、付録DVDの中にVerilogのコードも入っていたので、
そのまま読み込んでシミュレーション動かしてみただけですが。

特に需要はないと思いますがエビデンス(笑)

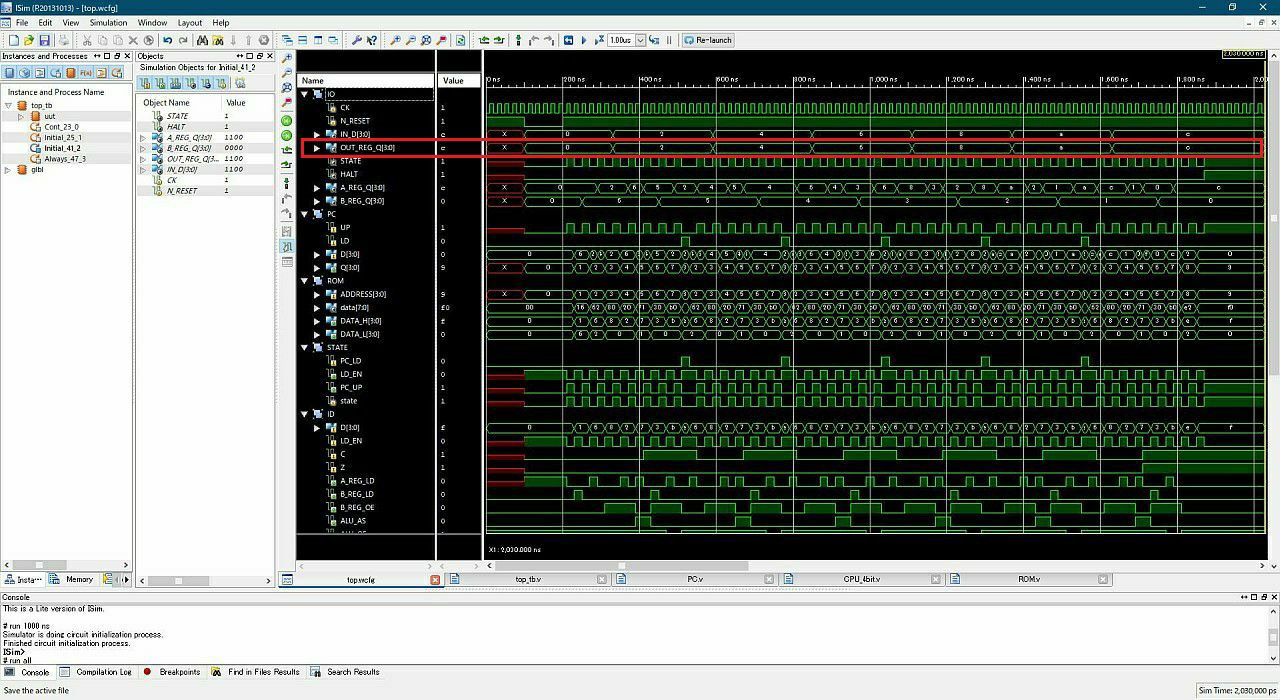

赤枠のところが2×6の演算過程です。

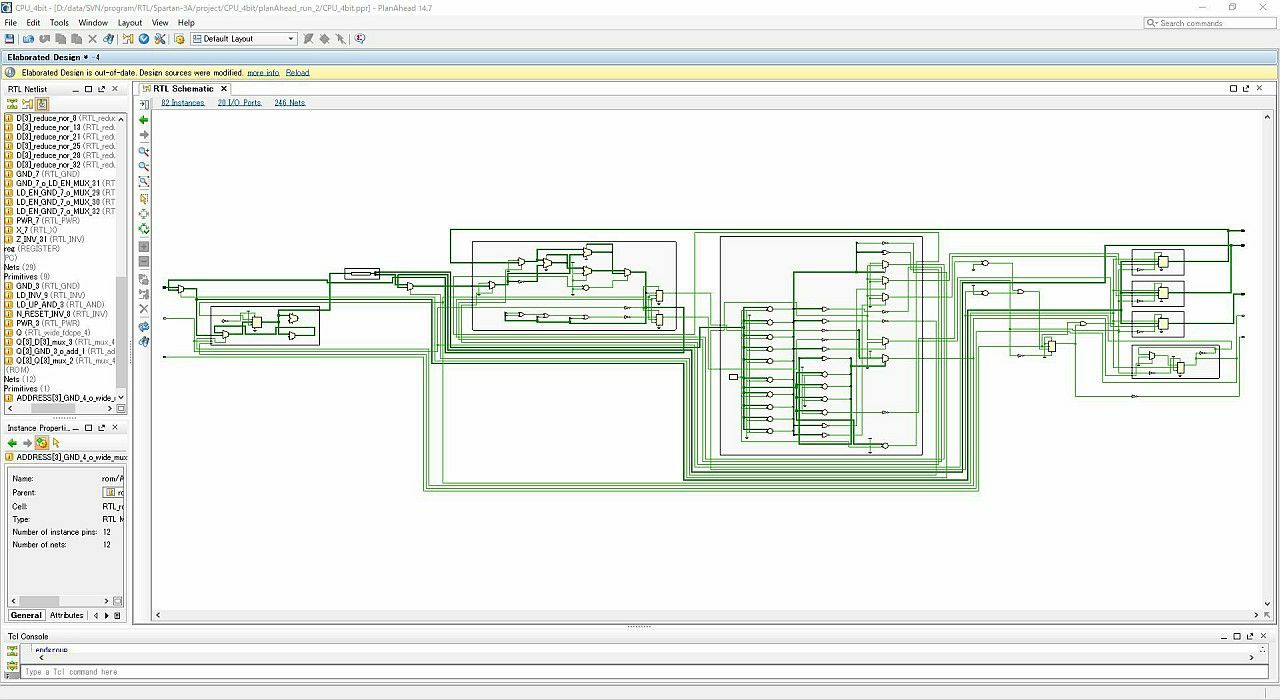

回路図はこんな雰囲気。
フルディスクリートで実装するのはたいへんですが、
RTLで実装するには、すごくシンプルで分かりやすいサンプルです。

4bitCPUだと、アドレス空間が16しかなかったり、命令コードも16個しかなくて
かなり制限厳しいですが、8bitに拡張改造するだけでも、そこそこ遊べるかも。
