2015年12月11日 LPC810リモコン受信モジュール

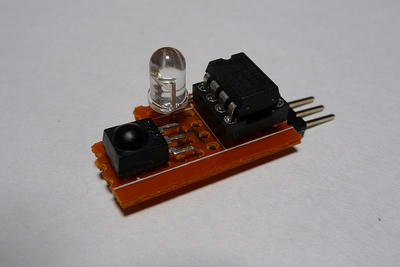

8pinマイコンのLPC810でリモコン受信モジュールを作ってみました。


そのへんにある適当なリモコンのボタンを押すと、
リモコンコードを解析してUARTで出力です。

Raspberry Piとかに接続すれば、
それなりにリモコンでなにか制御できそうな気がします。

ちなみに使った部品はこのあたり。
・LPC810 \80ぐらい
・リモコン赤外線受光素子 \200ぐらい
・LED \10ぐらい。

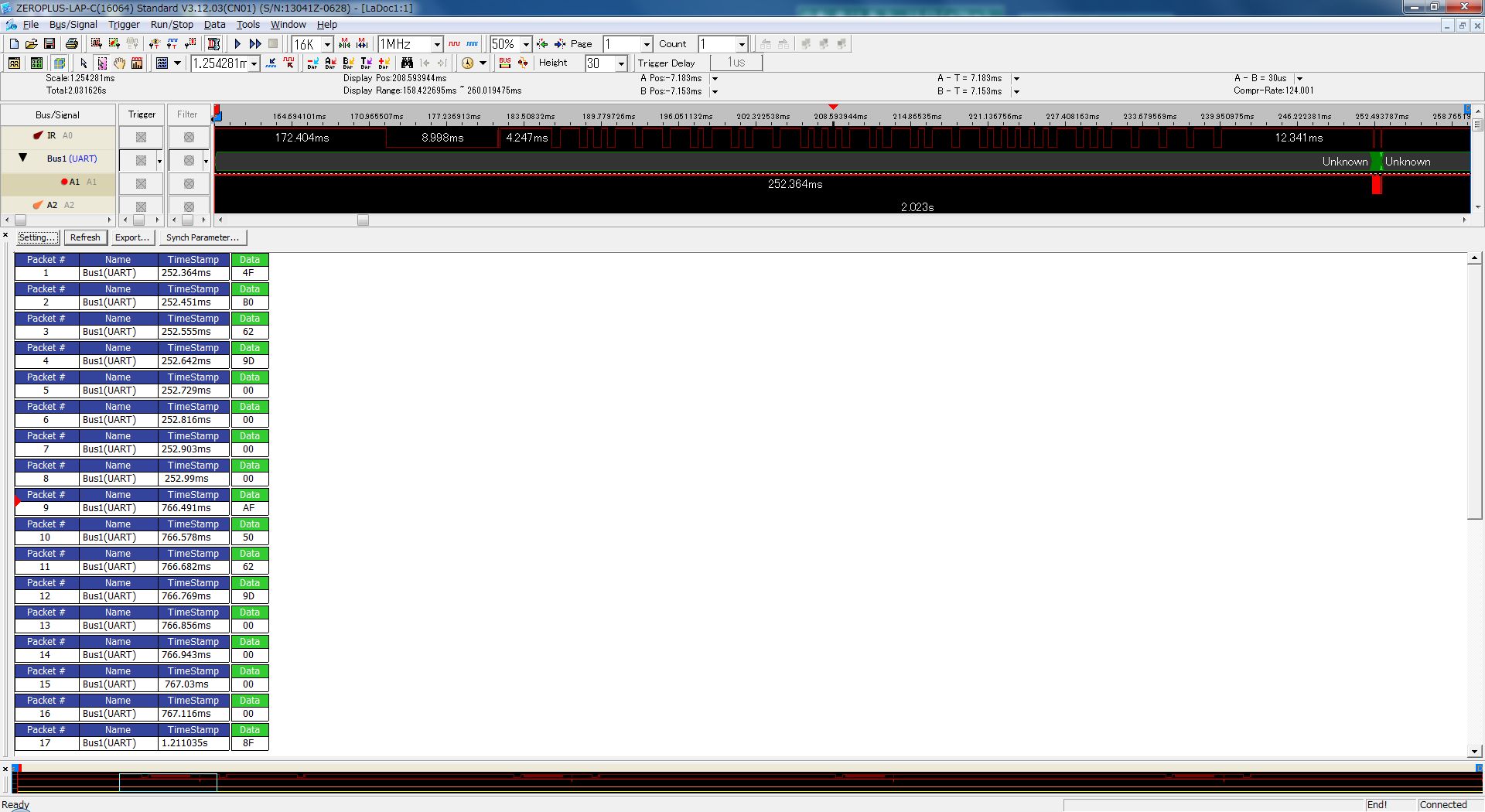

ロジアナで信号を表示させてみた、の図。

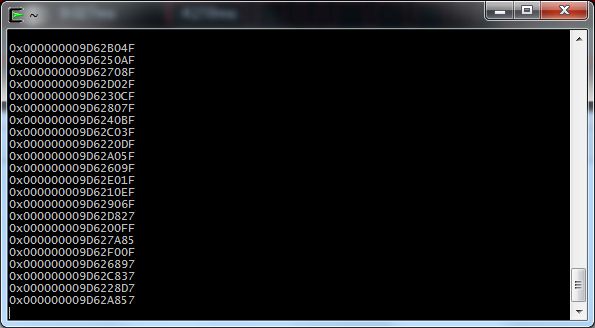

CygwinでUARTを受信してみた、の図。


需要があるのかどうかは不明ですが、

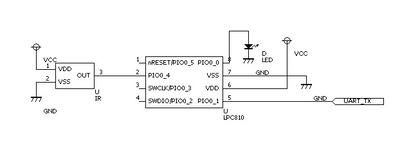

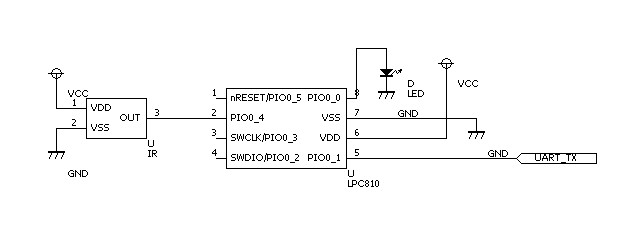

一応回路図とEWARM用のソースコードも載せておきます。

LPC810_IR.zip
